Solicite UPE cuando las caras paralelas de las alas simplifiquen las conexiones, el apoyo de placas y la fabricación. Solicite UPN cuando un diseño existente, un requisito de sustitución o un cálculo estructural verificado especifique ese perfil. En cualquiera de los casos, confirme las dimensiones exactas y las propiedades de la sección antes de aceptar una cotización: la misma altura nominal no garantiza la misma resistencia, rigidez ni compatibilidad.

La distinción cobra especial importancia cuando un proveedor de acero en canales propone una serie como alternativa a la otra. La sustitución afecta al ancho de las alas, la distribución del espesor, la geometría de las raíces y el ajuste de las conexiones. Para aceptarla, es necesario comparar el perfil suministrado tanto con los cálculos estructurales como con los planos de fabricación.

Empiece por la geometría de la conexión

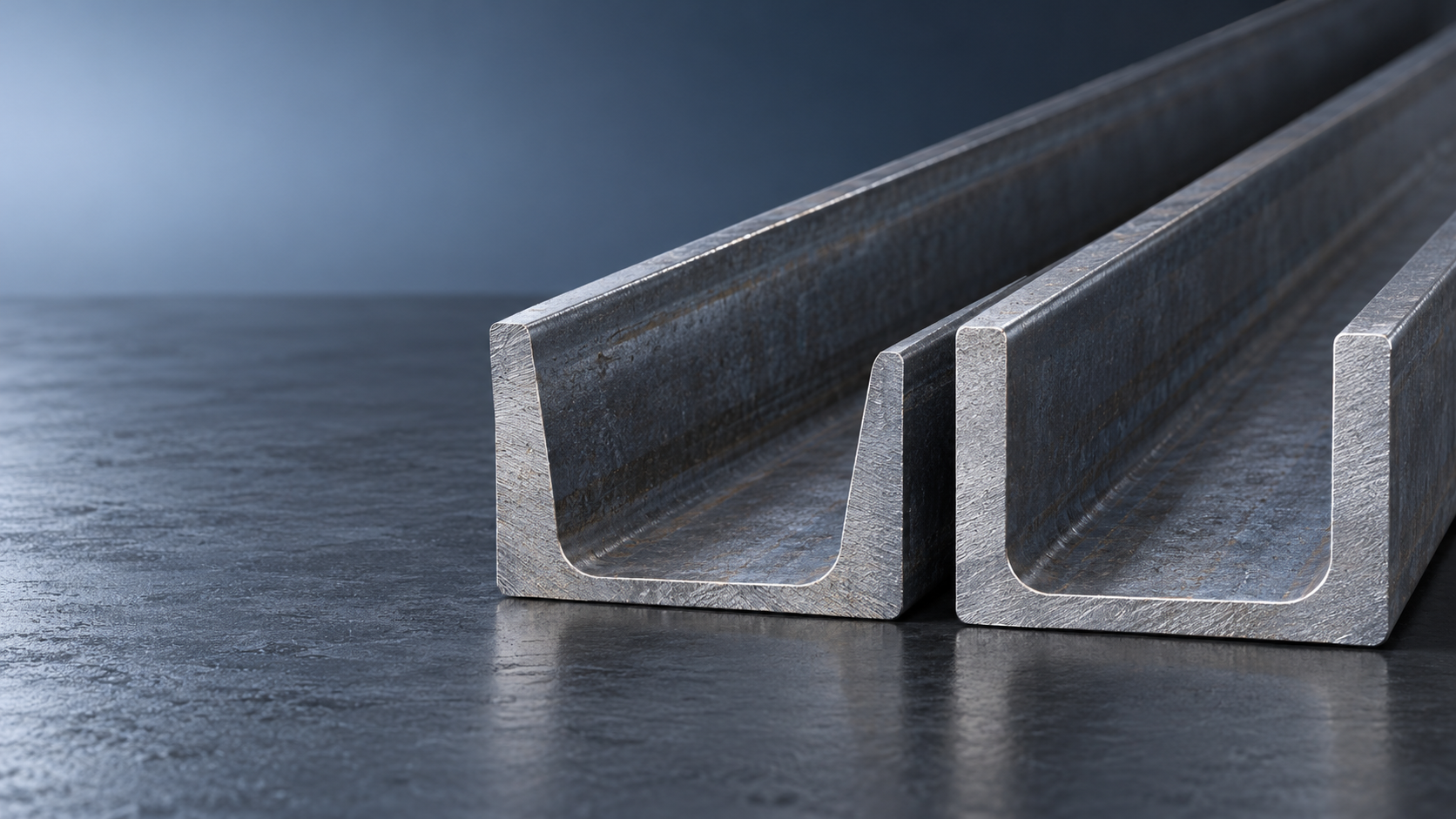

Los canales UPN tienen las caras interiores de las alas inclinadas, mientras que los canales UPE tienen las caras interiores de las alas paralelas. Esta diferencia afecta directamente a los componentes que se fijan a través de un ala o se apoyan contra su cara interior. Ambas series tienen radios en las raíces interiores, por lo que ninguna ofrece una esquina completamente cuadrada entre el alma y el ala.

Un soporte plano apoyado contra un ala UPE ofrece una interfaz de apoyo más sencilla. En un perfil UPN, la superficie interior inclinada requiere un detalle de conexión adecuado. Cuando los pernos atraviesan el ala, puede ser necesaria una arandela cónica adecuada u otra solución diseñada para garantizar un apoyo correcto. Una arandela plana común no corrige una superficie de apoyo inclinada.

Esta ventaja es menos importante cuando las conexiones se realizan únicamente a través del alma. Para un canal utilizado como elemento secundario conectado por el alma, la decisión puede depender de las propiedades estructurales, las dimensiones disponibles y la compatibilidad con las piezas adyacentes. Elegir UPE únicamente para facilitar el atornillado a las alas aporta poco si el diseño no incluye conexiones en ellas.

La holgura interior requiere una consideración aparte. Una placa que cabe entre los extremos de las alas aún puede interferir con los radios de las raíces más cerca del alma. Para un soporte insertado, un separador o un componente encajado, indique en el plano la profundidad de inserción necesaria y el alivio de las esquinas. La distancia libre nominal, por sí sola, no garantiza el ajuste.

Compare la capacidad utilizando las propiedades reales de la sección

Una comparación útil comienza por la altura total, el ancho de las alas, el espesor del alma, la geometría de las alas y la masa por unidad de longitud. Estos datos definen el envolvente físico y la distribución del material. Por sí solos, no determinan la resistencia del elemento instalado.

Para la flexión respecto al eje principal fuerte, compare el módulo resistente y el segundo momento de área pertinentes. El módulo resistente informa sobre la resistencia a flexión; el segundo momento de área, sobre la rigidez elástica y la deflexión. Una sección puede cumplir un límite de tensión y no satisfacer un requisito de deflexión, en particular cuando la alineación, el revestimiento o las holguras de los equipos restringen el movimiento.

El módulo resistente elástico o plástico requerido depende del método de diseño y de la clasificación de la sección transversal. No se debe sustituir directamente un valor plástico por uno elástico sin confirmar que el diseño permite considerar la resistencia plástica. Del mismo modo, un grado de acero superior no resuelve automáticamente un problema de deflexión, ya que los grados habituales de acero estructural tienen una rigidez elástica ampliamente similar.

En elementos comprimidos, compare ambos ejes principales y las propiedades pertinentes frente al pandeo. Un canal que parece adecuado según sus propiedades respecto al eje fuerte aún puede estar gobernado por la inestabilidad respecto al eje débil u otro modo de pandeo. La longitud efectiva, los arriostramientos y las condiciones de conexión forman parte de la evaluación.

Mantenga las definiciones de los ejes junto a cada comparación de propiedades. Los catálogos y los programas de cálculo no siempre utilizan las mismas denominaciones para los ejes. Antes de incorporar valores a un cálculo, confirme el diagrama de la sección, las unidades y la orientación que los acompañan. Confundir los ejes fuerte y débil puede producir un resultado aparentemente razonable, pero con un significado de ingeniería incorrecto.

La torsión de una sección abierta puede determinar la elección

Un canal es una sección abierta de simetría simple. Su centro de cortante se encuentra fuera de la sección transversal, por lo que aplicar la carga a través del alma o del centroide no elimina necesariamente la torsión. Un soporte de estante, una viga de borde o un soporte para equipos pueden retorcerse aunque la tensión de flexión parezca aceptable.

Las alas paralelas no eliminan este comportamiento. Si la torsión o el pandeo lateral-torsional gobiernan el diseño, compare las propiedades pertinentes de torsión y alabeo junto con la disposición real de los arriostramientos. La solución eficaz podría requerir modificar la aplicación de la carga, añadir arriostramientos o adoptar otra disposición de elementos. Cambiar de UPN a UPE no basta para demostrar que el problema se ha resuelto.

Identifique el producto suministrado más allá de su nombre comercial

Una cotización que indique únicamente «canal UPE» o «canal UPN» deja demasiados aspectos sin definir. El pedido debe especificar la designación de la sección, la referencia dimensional, las tolerancias aplicables, el grado de acero y la condición de suministro. La especificación dimensional define el perfil; la especificación del material define propiedades como la resistencia y la tenacidad. Una no sustituye a la otra.

Confirme si la oferta corresponde a un perfil laminado en caliente. Un canal conformado en frío o fabricado con placas soldadas es un producto distinto, aunque sus dimensiones exteriores se parezcan a las del perfil solicitado. La geometría de las esquinas, la distribución del espesor, las tensiones residuales y el tratamiento de diseño aplicable pueden diferir.

Si el proveedor utiliza una designación local o afirma que ofrece un perfil equivalente, solicite un plano acotado y una tabla trazable de propiedades de la sección. Una declaración de equivalencia basada únicamente en la altura o en un peso aproximado no es suficiente para una sustitución. La comparación debe incluir las dimensiones y propiedades utilizadas en los cálculos del proyecto.

El grado de acero también debe indicarse con su designación completa. La resistencia, por sí sola, no describe los requisitos de tenacidad, la condición de suministro ni la idoneidad para la fabricación prevista. Cuando la tenacidad al impacto sea relevante, la temperatura de ensayo requerida y la designación de calidad deben ajustarse a la especificación del proyecto. No acepte una descripción general como «acero dulce estructural» en lugar de un grado definido.

Detalles de fabricación que pueden cambiar la serie preferida

UPE suele ser una opción práctica para conjuntos con placas repetidas montadas en las alas, fijaciones atornilladas o soportes de ajuste estrecho. Las superficies paralelas reducen la necesidad de compensar la inclinación de las alas en cada conexión. Esta ventaja es mayor cuando el conjunto utiliza realmente esas superficies como referencias de apoyo o posicionamiento.

UPN sigue siendo una opción razonable como elemento de sustitución cuando los soportes existentes, las posiciones de los orificios y las secciones adyacentes se diseñaron teniendo en cuenta su geometría. Sustituirlo por UPE podría requerir rediseñar los detalles, aunque su resistencia calculada sea adecuada. La compatibilidad de las conexiones y la suficiencia estructural son condiciones de aceptación independientes.

En conjuntos soldados, evalúe el acceso antes de elegir el perfil. El radio de la raíz entre el ala y el alma limita cuánto puede acercarse a la esquina una placa con bordes rectos. La ubicación de las soldaduras de filete, el acceso para el electrodo o el soplete y el acceso para la inspección deben contar con espacio suficiente. Las alas paralelas de UPE no eliminan estas limitaciones.

La soldabilidad depende de la composición química del material, el espesor, la condición de suministro y el procedimiento de soldadura. La designación del perfil no determina si se requiere precalentamiento ni qué consumible es adecuado. Si se prevén trabajos de soldadura, obtenga la información pertinente del material y confirme que el procedimiento sea adecuado para la unión real, incluidos los requisitos de restricción y aporte térmico.

El corte y el punzonado también requieren notas explícitas en los planos. Un orificio situado cerca de la raíz del ala debe dejar espacio para la herramienta, la cabeza del perno o la tuerca y las herramientas de montaje. Que un orificio pueda fabricarse correctamente no significa que sea accesible durante el montaje.

Las tolerancias son más importantes en las interfaces

Las dimensiones nominales describen el perfil previsto, mientras que las tolerancias definen la variación permitida. La altura total, el ancho de las alas, el espesor del alma, la escuadría de las alas, la rectitud y la torsión afectan a distintas partes de un conjunto. Un canal aceptado dentro de las tolerancias de producto puede seguir siendo inadecuado para una interfaz con restricciones estrictas, a menos que esta se haya diseñado con holgura suficiente.

En canales atornillados a un marco rígido, conviene prestar atención a la rectitud y la torsión en toda la longitud suministrada. Forzar con pernos la alineación de un elemento deformado puede introducir fuerzas no previstas y dejar un contacto irregular. Una muestra de corte corto no demuestra la rectitud del elemento completo.

Para canales emparejados, especifique la separación y orientación requeridas para el conjunto y tenga en cuenta la variación dimensional de ambos elementos. Las longitudes de los separadores y las placas de unión deben adaptarse a la geometría real. Si se prevé que los canales trabajen estructuralmente en conjunto, sus interconexiones también deben transferir las fuerzas consideradas en el diseño.

El tratamiento superficial modifica la interfaz final. Si los canales se galvanizan o recubren, tenga en cuenta el acabado especificado en las piezas de ajuste estrecho e indique cómo se tratarán los orificios, las roscas y las superficies de contacto. La deformación durante el proceso es especialmente relevante en conjuntos esbeltos o asimétricos; la condición final debe incluirse en los criterios de aceptación dimensional.

Solicite alternativas que puedan evaluarse técnicamente

Un proveedor puede proponer una alternativa útil si el perfil solicitado no está disponible, pero la oferta debe incluir información suficiente para evaluarla. Mantenga visible el requisito original e identifique cada desviación propuesta. Una designación revisada sin dimensiones de respaldo solo traslada la incertidumbre a la fabricación.

La consulta técnica debe especificar lo siguiente:

• Identificación de la sección: la designación UPN o UPE requerida, la referencia dimensional y un plano cuando la geometría de la conexión sea sensible.
• El grado completo de acero y la condición de suministro, junto con cualquier requisito de tenacidad específico del proyecto.
• Condición de suministro y procesamiento: longitudes suministradas, tolerancias de corte, detalles de los orificios y acabado superficial. Indique si las dimensiones se aplican antes o después del procesamiento.
• Documentación de inspección vinculada al material suministrado, manteniendo la trazabilidad durante el corte cuando sea necesario.
• Para una sección alternativa, una comparación clara de las dimensiones modificadas y las propiedades estructurales pertinentes, respaldada por una fuente identificable.

Un certificado de inspección respalda la evaluación del material, pero no demuestra que un perfil sustituto encaje en una conexión existente. Del mismo modo, un informe dimensional no acredita las propiedades requeridas del material. Cada documento debe responder a la pregunta de aceptación concreta para la que se solicita.

Al recibir el material, coteje las marcas de los perfiles, la documentación del material y la designación del pedido antes de comenzar la fabricación. Las mediciones deben centrarse en las características que determinan el ajuste y el rendimiento, incluidas las tolerancias acordadas que excedan las condiciones de suministro estándar. Si el corte elimina las marcas originales, el método de identificación acordado debe mantener la correspondencia entre las piezas y su documentación.

Elija según el requisito determinante

Para un marco nuevo con muchas fijaciones en las alas, UPE es un buen punto de partida porque sus caras paralelas simplifican el diseño de los detalles. El tamaño definitivo sigue dependiendo de los cálculos, las condiciones de arriostramiento y las holguras requeridas.

Para sustituir un elemento en un conjunto UPN existente, mantener UPN suele evitar cambios innecesarios en las conexiones. Si se propone otra serie, apruebe la geometría revisada y la evaluación estructural antes de emitir los planos de fabricación.

Cuando ambas series sean adecuadas, compare las secciones disponibles exactas con respecto al criterio determinante: deflexión, resistencia a flexión, pandeo, torsión o capacidad de las conexiones. La solicitud al proveedor de acero en canales debe especificar entonces una sección definida y sus requisitos de aceptación. Cualquier alternativa debe presentarse por separado y quedar documentada hasta que se hayan resuelto sus diferencias técnicas.
