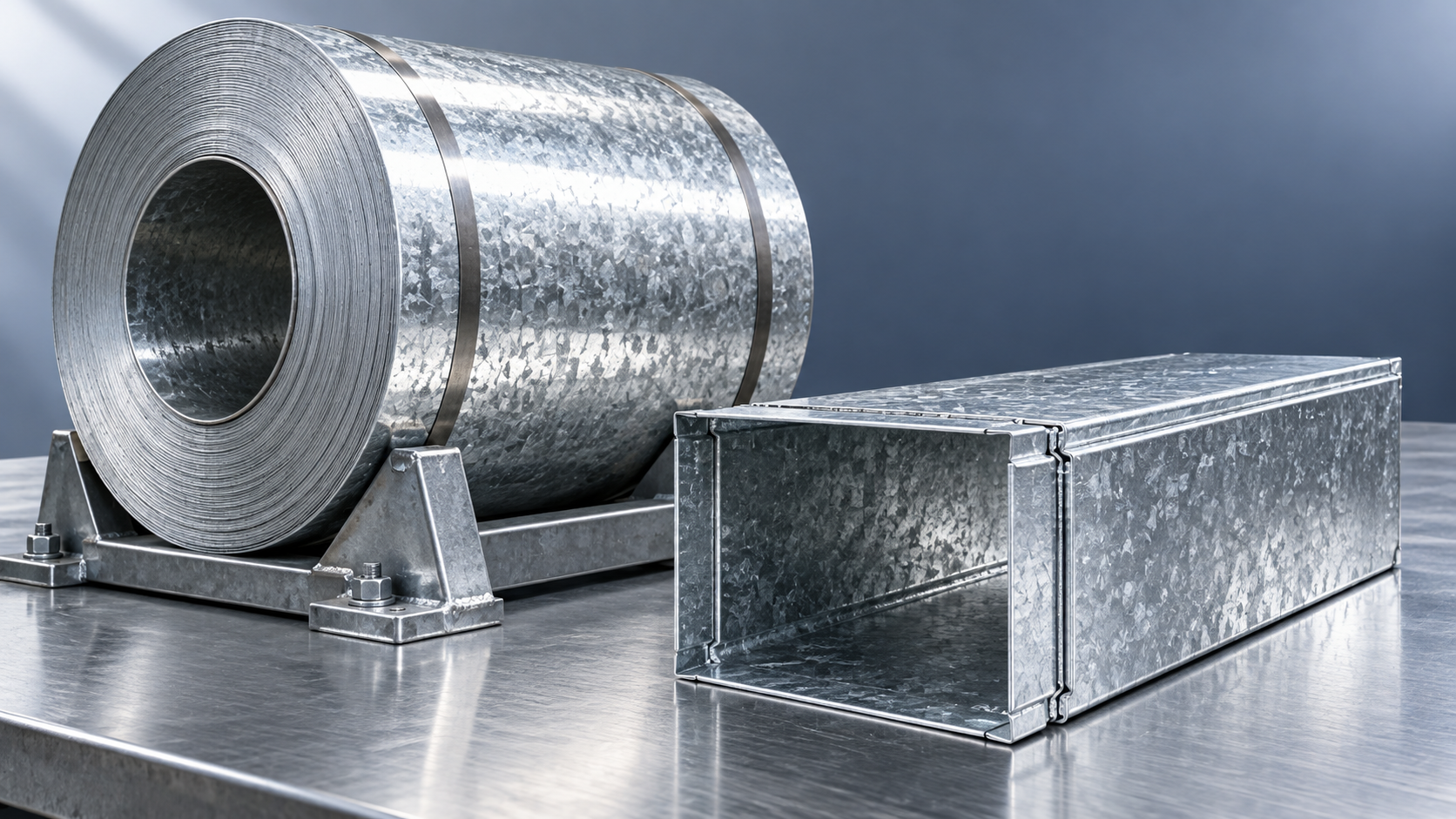

Especificar chapa de acero galvanizado en bobina para fabricar conductos HVAC comienza con tres decisiones: a qué exposición estará sometido el conducto, qué requiere su diseño constructivo y qué puede procesar de forma constante el equipo de fabricación. Una orden de compra que indique solo «bobina galvanizada» y un espesor nominal deja demasiado margen a la interpretación.

La especificación del material debe vincular el diseño del conducto con requisitos de compra medibles: calidad del acero, espesor y tolerancias, designación del recubrimiento de zinc, tratamiento superficial, dimensiones de la bobina y documentos de inspección. Definir estos aspectos en conjunto ayuda a evitar que un material que parece aceptable al recibirlo provoque costuras agrietadas, problemas de alimentación o corrosión evitable después de la instalación.

Empiece por las condiciones de servicio del conducto

Los conductos de ventilación interior convencionales y un sistema de extracción exterior no necesariamente requieren el mismo material. Determine si el conducto transporta aire acondicionado, aire húmedo, gases de extracción contaminados o aire con sustancias corrosivas. Considere también el entorno que lo rodea: un espacio seco sobre un cielo raso presenta una exposición distinta a la de una cubierta costera o una zona de producción que se lava con regularidad.

El galvanizado protege el acero mediante un recubrimiento de zinc que actúa como barrera y proporciona protección sacrificial. Esta protección tiene límites. La humedad persistente, los productos químicos agresivos y los depósitos que retienen agua pueden consumir el recubrimiento más rápido que una exposición normal en interiores secos. Aumentar la masa del recubrimiento de zinc puede mejorar la durabilidad en condiciones adecuadas, pero no hace que el acero galvanizado sea automáticamente apto para gases de extracción químicamente agresivos.

La condensación merece especial atención. Los conductos de impulsión de aire frío que atraviesan espacios cálidos y húmedos pueden acumular humedad si el aislamiento o el control de vapor son inadecuados. Una mayor cantidad de zinc no corrige un sistema de aislamiento mal diseñado. La selección del material, el aislamiento, el drenaje y la protección contra la intemperie deben funcionar en conjunto.

Identifique los sistemas especiales desde el principio. Los conductos de extracción de grasas, los sistemas de control de humo y los conjuntos de conductos con clasificación contra incendios pueden tener requisitos constructivos y de aprobación que determinen la elección del material. No aplique una especificación general de bobina para ventilación a estos sistemas sin comprobar los requisitos de diseño aplicables.

Especifique el espesor según los requisitos constructivos del conducto

El espesor de la chapa debe ajustarse al programa de construcción de conductos aprobado. El tamaño, la forma y la presión del conducto, así como sus refuerzos, la disposición de las juntas y la separación entre soportes, influyen en la construcción necesaria. La velocidad del aire por sí sola no basta para seleccionar el espesor, y comprar material más grueso no resuelve automáticamente una disposición de refuerzos inadecuada.

Un error habitual en las compras es usar el calibre como única descripción del espesor. Las convenciones de calibre varían según el mercado y el sistema de materiales. Indique el espesor en una unidad definida y especifique si se refiere al acero base o al producto recubierto. El recubrimiento contribuye al espesor total medido, por lo que estos términos no son intercambiables.

Distinga también entre el espesor nominal y el espesor mínimo permitido. Por lo general, un valor nominal admite una tolerancia acordada; no significa que todos los puntos medidos deban coincidir con ese valor. Si el diseño del conducto depende de un espesor mínimo del metal base, la especificación de compra y el método de inspección deben tenerlo en cuenta.

El equilibrio práctico consiste en evitar tanto un espesor insuficiente como el uso innecesario de material. Una chapa de espesor inferior al requerido puede comprometer la rigidez y el rendimiento de las juntas. Un espesor excesivo aumenta el peso y puede superar el rango de conformado adecuado de las máquinas de engargolado, plegadoras o equipos para bridas. Apruebe las sustituciones teniendo en cuenta tanto el diseño del conducto como el proceso de fabricación.

Elija una calidad de acero adecuada para las costuras y los pliegues

Las calidades de chapa galvanizada varían en sus propiedades mecánicas y capacidad de conformado. Para fabricar conductos, el acero debe tolerar las costuras de cierre, las bridas, los pliegues y las operaciones de conformado previstas, y mantener al mismo tiempo suficiente rigidez. Una descripción general como «calidad comercial» puede ser demasiado ambigua para comprar en distintos mercados de suministro.

Indique la norma aplicable al producto de chapa y la designación de calidad correspondiente. Después, relacione esa selección con las operaciones de conformado reales. Los conductos rectangulares rectos, las costuras plegadas cerradas y los accesorios conformados pueden imponer exigencias distintas al material. Una mayor resistencia no es necesariamente una ventaja: puede aumentar la recuperación elástica y las fuerzas de conformado.

Si cambia la fuente del material o la calidad, realice una prueba de fabricación representativa antes de aprobar el pedido completo. Utilice las herramientas previstas e incluya operaciones exigentes, como el cierre de costuras y los pliegues cerrados de bridas. Inspeccione la chapa para detectar grietas en el acero, desprendimiento del recubrimiento, recuperación elástica irregular y deformaciones. Una muestra plana no permite determinar cómo se comportará la bobina en la línea de producción.

Si la prueba no da resultado, examine el estado de las herramientas, la geometría de los pliegues y los ajustes de la máquina, además del material. Un defecto de conformado puede deberse a la interacción entre la chapa y el proceso, por lo que sustituir la bobina sin identificar la causa puede hacer que el problema se repita.

Defina explícitamente el requisito del recubrimiento de zinc

El término «galvanizado» no define la cantidad de zinc de la chapa. Especifique una designación de recubrimiento según la norma de producto seleccionada e indique claramente cómo se expresa. Los sistemas de recubrimiento pueden utilizar unidades y convenciones distintas, por lo que no deben considerarse equivalentes descripciones similares procedentes de normas diferentes.

En la chapa galvanizada por inmersión en caliente en continuo, las designaciones de masa del recubrimiento suelen corresponder al recubrimiento combinado de ambas caras. No deben interpretarse como el espesor del recubrimiento en cada cara. Si son importantes los requisitos específicos para cada superficie, indíquelos expresamente en lugar de dar por sentada una distribución uniforme.

Seleccione el recubrimiento teniendo en cuenta la exposición y el proceso de fabricación. En condiciones comparables, un recubrimiento más pesado proporciona una mayor reserva de zinc, pero también puede hacer que los pliegues exigentes sean más sensibles a las herramientas y al comportamiento del recubrimiento. La especificación adecuada es la que ofrece la protección necesaria y permite conformar el material de forma fiable para obtener el conducto terminado.

El aspecto de la flor es un aspecto independiente. Un patrón cristalino marcado no demuestra que la chapa tenga más zinc o mayor resistencia a la corrosión. Si el aspecto es importante en conductos expuestos, especifique el acabado superficial requerido por separado de la masa del recubrimiento.

Los bordes cortados, los orificios perforados y las zonas soldadas también requieren atención. El zinc puede proporcionar protección local cerca de pequeños bordes expuestos, pero no debe considerarse una protección ilimitada para el acero dañado o ampliamente expuesto. Defina los daños aceptables en el recubrimiento y el procedimiento de reparación durante la fabricación y la instalación.

El estado de la superficie influye en el sellado, la pintura y el almacenamiento

El tratamiento superficial puede influir en mucho más que la línea de conformado. El aceitado y los tratamientos químicos pueden ayudar a proteger las bobinas durante el transporte y el almacenamiento, pero los residuos pueden afectar la adhesión de los selladores, las cintas, las pinturas y el aislamiento adherido de los conductos. Especifique los procesos posteriores previstos para garantizar que el estado de la superficie suministrada sea compatible con ellos.

Si se va a pintar el conducto, establezca un sistema de preparación y recubrimiento adecuado para superficies galvanizadas. «Apto para pintar» es demasiado impreciso si no se vincula con un método de limpieza y preparación definido. Del mismo modo, confirme la compatibilidad del sellador con la superficie real de la chapa, incluidos su tratamiento y cualquier lubricante de conformado.

Las condiciones de almacenamiento pueden deteriorar un material que, por lo demás, sería adecuado. La humedad atrapada entre capas de una bobina enrollada firmemente puede provocar manchas por almacenamiento húmedo, que suelen aparecer como depósitos blancos. Mantenga las bobinas secas, protéjalas del agua estancada y de la intemperie, y controle la condensación cuando el material frío se introduzca en un edificio más cálido.

Las manchas blancas y el óxido rojo no deben tratarse como si fueran el mismo problema. Los depósitos blancos pueden indicar corrosión del zinc, mientras que el óxido rojo indica corrosión del acero expuesto. La decisión sobre el material debe tener en cuenta la extensión del daño, el recubrimiento restante y el acabado previsto. No acepte depósitos abundantes únicamente porque el acero siga cubierto.

Adapte las dimensiones de la bobina a la línea de fabricación

Una bobina puede cumplir los requisitos del material y aun así no ser adecuada para la producción. El ancho influye en la distribución de los recortes, el desperdicio de corte y las dimensiones disponibles para los conductos. El diámetro interior debe ser compatible con el mandril del desbobinador, mientras que el diámetro exterior y la masa de la bobina deben mantenerse dentro de los límites de los equipos y la manipulación.

Confirme estos límites con el fabricante de los conductos antes de hacer el pedido. Las bobinas grandes pueden reducir los cambios, pero esa ventaja desaparece si los equipos de elevación no pueden manipularlas o si el desbobinador no puede soportarlas de forma segura. Las bobinas más pequeñas pueden ser adecuadas para talleres con limitaciones de espacio, aunque requieren más operaciones de manipulación y carga.

La uniformidad dimensional es tan importante como el tamaño indicado. La curvatura lateral, las ondulaciones en los bordes, la curvatura residual de la bobina y los bordes dañados pueden interferir con la alimentación, la alineación y la formación de costuras. Especifique las tolerancias pertinentes según la norma de producto seleccionada e incluya requisitos adicionales de fabricación cuando sea necesario.

En las bobinas cortadas en flejes, defina la tolerancia de ancho y el estado aceptable de los bordes. Las rebabas pueden crear riesgos de manipulación e interferir con las juntas. Exija que la identificación siga siendo trazable después del corte, de modo que cada bobina suministrada pueda vincularse con su documentación del material.

Mantenga separadas las compras de chapa y las de materiales mecánicos relacionados. Es posible que en el mismo proyecto se utilicen artículos como tubo galvanizado, pero sus especificaciones no determinan la calidad, el recubrimiento ni el espesor requeridos para la chapa de conductos.

Convierta los requisitos en una especificación de compra práctica

La descripción de compra debe permitir que el proveedor cotice con precisión y que el personal de recepción determine si la entrega cumple los requisitos. Evite descripciones que combinen un espesor preciso con requisitos vagos como «buen recubrimiento de zinc». Los siguientes elementos deben incluirse en el pedido o en el programa de materiales al que este haga referencia.

Exija documentación que identifique el material suministrado e informe de las propiedades requeridas por la especificación. Un certificado es útil cuando puede vincularse con la etiqueta de la bobina y la orden de compra. Establezca cómo se mantiene esa trazabilidad en las bobinas divididas y las entregas parciales.

La capacidad de procesamiento también debe tratarse con los proveedores. Jiangsu Zhongersheng Metal Products Co., Ltd. suministra chapas y bobinas galvanizadas y ofrece servicios de procesamiento como corte, plegado y punzonado. Al evaluar las modalidades de suministro, defina qué operaciones se realizan antes de la entrega y cuáles quedan a cargo del fabricante de conductos, ya que esta división afecta las tolerancias, el embalaje y la inspección.

Autorice la producción después de una inspección de recepción específica

Al recibir el material, compruebe que la identificación de la bobina coincida con el pedido y la documentación, inspeccione el embalaje y las superficies accesibles para detectar humedad o daños, y verifique las dimensiones acordadas mediante métodos adecuados. Las mediciones de espesor requieren especial cuidado cuando el requisito se refiere al acero base: una lectura tomada sobre el recubrimiento de zinc no permite determinar directamente el espesor del metal base.

Retenga el material cuya identificación no se haya resuelto, que presente corrosión importante o cuyas dimensiones estén fuera de los límites acordados antes de incorporarlo a la producción. Una vez cortadas o conformadas las bobinas, separar el material afectado resulta más difícil y costoso.

Para una nueva fuente de suministro o una especificación modificada, combine la inspección de recepción con una breve prueba de producción. Compruebe la alimentación, el cierre de costuras, la formación de bridas y el estado de la superficie después del conformado. Registre el material aprobado y los ajustes de la máquina para poder evaluar las entregas posteriores con una referencia de producción clara.

Antes de hacer el pedido, revise conjuntamente el programa de construcción de conductos aprobado y los límites de la línea de fabricación. Así, el espesor, el recubrimiento, la capacidad de conformado y el formato de la bobina se integran en una especificación viable, y se pueden detectar la mayoría de las incompatibilidades evitables del material.
